台湾精锐齿条直齿 Quality6

台湾精锐齿条直齿 Quality6

产品类别：齿条
浏览量：2795
产地：台湾
供货周期：电话咨询
产品描述：材质：碳钢齿厚公差：-22~0μm 直齿齿面高周波硬化处理并研磨四面研磨
在线订购

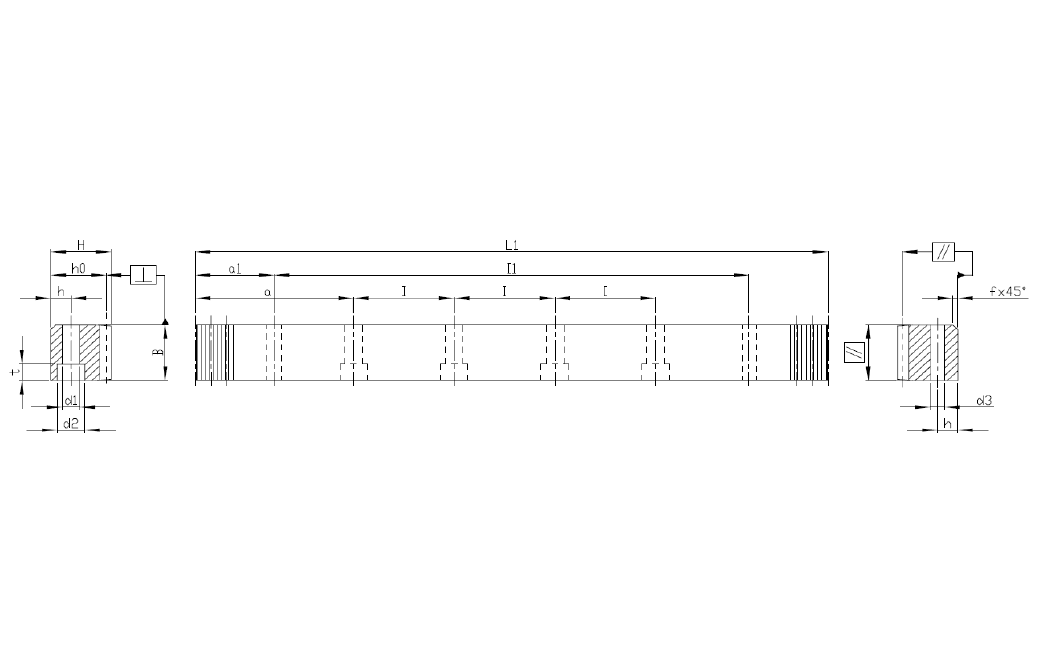

模数	Pt	L1	齿数	B	H	ho	f	a	l	孔数	h	d1	d2	t	al	ll	d3	fp2	fp3	订单代码
1	3.14159	502.66	160	15	15	14	2	62.85	125.66	4	6	5	8	5	31.30	440.05	5.7	0.008	0.029	01061050C10
1	3.14159	1005.31	320	15	15	14	2	62.85	125.66	8	6	5	8	5	31.30	942.71	5.7	0.008	0.033	01061100C10
1	3.14159	1507.96	480	15	15	14	2	62.85	125.66	12	6	5	8	5	31.30	1445.36	5.7	0.008	0.033	01061150C10
2	6.28319	502.66	80	24	24	22	2	62.83	125.66	4	8	7	11	7	31.30	440.06	5.7	0.008	0.029	02061050C10
2	6.28319	1005.31	160	24	24	22	2	62.83	125.66	8	8	7	11	7	31.30	942.71	5.7	0.008	0.034	02061100C10
2	6.28319	2010.62	320	24	24	22	2	62.83	125.66	16	8	7	11	7	31.30	1948.02	5.7	0.009	0.038	02061200C10
3	9.42478	508.94	108	29	29	26	2	63.62	127.23	4	9	10	15	7	34.40	440.14	7.7	0.008	0.032	03061050C10
3	9.42478	1017.88	108	29	29	26	2	63.62	127.23	8	9	10	15	7	34.40	949.08	7.7	0.009	0.037	03061100C10
3	9.42478	2035.75	216	29	29	26	2	63.62	127.23	16	9	10	15	7	34.40	1966.952	7.7	0.010	0.042	03061200C10
4	12.56637	502.66	40	39	39	35	3	62.50	125.66	4	12	10	15	9	37.50	427.66	7.7	0.009	0.034	04061050C10
4	12.56637	502.66	40	39	39	35	3	62.83	125.66	4	12	14	20	9	37.50	427.66	11.7	0.009	0.034	04061050CS0
4	12.56637	1005.31	80	39	39	35	3	62.83	125.66	8	12	10	15	9	37.50	930.31	7.7	0.010	0.040	04061100C10
4	12.56637	1005.31	80	39	39	35	3	62.83	125.66	8	12	14	20	9	37.50	930.31	11.7	0.010	0.040	04061100CS0
4	12.56637	1507.96	120	39	39	35	3	62.83	125.66	12	12	14	20	9	37.50	1432.96	11.7	0.010	0.040	04061150CS0
4	12.56637	2010.62	160	39	39	35	3	62.83	125.66	16	12	10	15	9	37.50	1935.62	7.7	0.011	0.045	04061200C10
4	12.56637	2010.62	160	39	39	35	3	62.83	125.66	16	12	14	20	9	37.50	1935.62	11.7	0.011	0.045	04061200CS0
5	15.70796	502.66	32	49	39	34	3	62.83	125.66	4	12	14	20	9	30.10	442.46	11.7	0.009	0.034	05061050C10
5	15.70796	1005.31	64	49	39	34	3	62.83	125.66	8	12	14	20	9	30.10	945.11	11.7	0.010	0.040	05061100C10
5	15.70796	1507.96	96	49	39	34	3	62.83	125.66	12	12	14	20	13	30.10	1447.76	11.7	0.010	0.040	05061150C10
5	15.70796	2010.62	128	49	39	34	3	62.83	125.66	16	12	14	20	9	30.10	1950.42	11.7	0.011	0.045	05061200C10
6	18.84956	508.94	27	59	39	43	3	62.83	127.23	4	16	18	26	13	31.40	446.14	15.7	0.009	0.034	06061050C10
6	18.84956	1017.88	54	59	39	43	3	63.62	127.23	8	16	18	26	13	31.40	955.08	15.7	0.010	0.040	06061100C10
6	18.84956	1526.81	81	59	39	43	3	63.62	127.23	12	16	18	26	9	31.40	1464.01	15.7	0.010	0.040	06061150C10
6	18.84956	2035.75	108	59	49	43	3	63.62	127.23	16	16	18	26	13	31.40	1972.95	15.7	0.011	0.045	06061200C10
8	25.13274	502.66	20	79	79	71	3	62.83	125.66	4	25	22	33	13	26.60	449.46	19.7	0.011	0.037	08061050C10
8	25.13274	1005.31	40	79	79	71	3	62.83	125.66	8	25	22	33	13	26.60	952.11	19.7	0.011	0.043	08061100C10
8	25.13274	2010.62	80	79	79	71	3	62.83	125.66	16	25	22	33	13	26.60	1957.42	19.7	0.012	0.048	08061200C10
10	31.41593	1005.31	32	99	99	89	3	62.83	125.66	8	32	33	48	13	125.66	753.99	19.7	0.011	0.043	10061100C10
12	37.69911	1017.88	27	120	120	108	3	63.6	127.23	8	40	39	58	17	127.23	763.42	19.7	0.013	0.046	12061100C10
