台湾精锐齿条斜齿 Quality8

台湾精锐齿条斜齿 Quality8

产品类别：齿条
浏览量：3566
产地：台湾
供货周期：电话咨询
产品描述：材质：碳钢齿厚公差：-48~0μm 右旋斜齿正常化热处理齿面铣削及四面铣削应用领域：焊接机、机械手、自动加载系统、低负载驱动的线性轴
在线订购

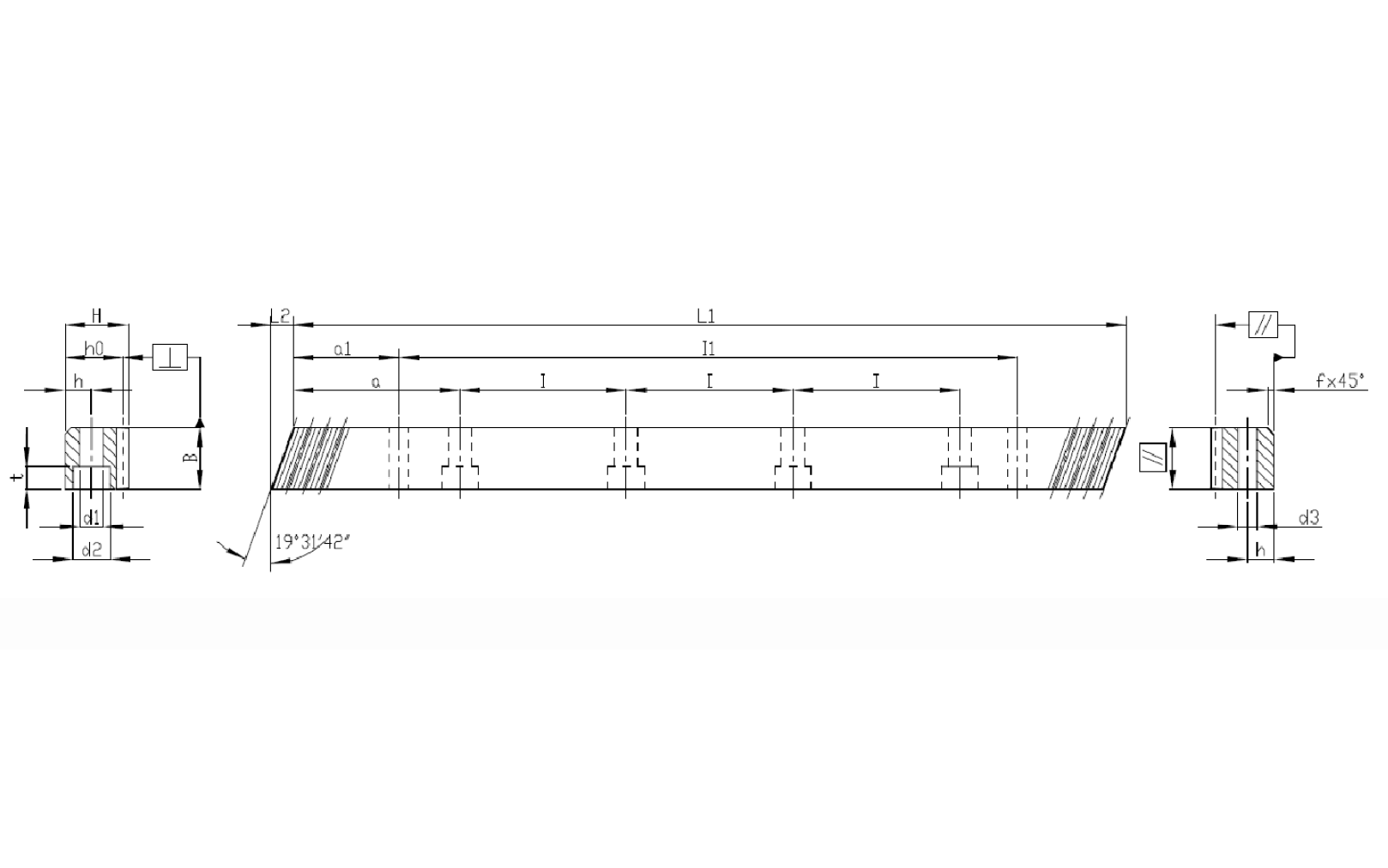

模数	Pt	L1	L2	齿数	B	H	ho	f	a	l	孔数	h	d1	d2	t	al	ll	d3	fp2	fp3	订单代码
1.5	5.00001	500.00	6	100	17	17	15.5	2	62.5	125	4	6	6	10	6	31.7	436.6	5.7	0.015	0.057	1J08R050C10
1.5	5.00001	1000.00	6	200	17	17	15.5	2	62.5	125	8	6	6	10	6	31.7	936.6	5.7	0.016	0.066	1J08R100C10
1.5	5.00001	1500.00	6	300	17	17	15.5	2	62.5	125	12	6	6	10	6	31.7	1436.6	5.7	0.016	0.066	1J08R150C10
1.5	5.00001	2000.00	6	400	17	17	15.5	2	62.5	125	16	6	6	10	6	31.7	1936.6	5.7	0.018	0.074	1J08R200C10
2	6.66668	500.00	9.2	75	26	24	22.0	2	62.5	125	4	8	7	11	7	31.7	436.6	5.7	0.015	0.057	0208R050C10
2	6.66668	1500.00	9.2	225	26	24	22.0	2	62.5	125	12	8	7	11	7	31.7	1436.6	5.7	0.016	0.066	0208R150C10
2	6.66668	1000.00	9.2	150	26	24	22.0	2	62.5	125	8	8	7	11	7	31.7	936.6	5.7	0.016	0.066	0208R100C10
2	6.66668	2000.00	9.2	300	26	24	22.0	2	62.5	125	16	8	7	11	7	31.7	1936.6	5.7	0.018	0.074	0208R200C10
2.5	8.33335	500.00	10.6	60	30	29	26.5	2	62.5	125	4	9	10	15	9	35.0	430.0	7.7	0.016	0.062	2J08R050C10
2.5	8.33335	1000.00	10.6	120	30	29	26.5	2	62.5	125	8	9	10	15	9	35.0	930.0	7.7	0.018	0.072	2J08R100C10
2.5	8.33335	1500.00	10.6	180	30	29	26.5	2	62.5	125	12	9	10	15	9	35.0	1430.0	7.7	0.018	0.072	2J08R150C10
2.5	8.33335	2000.00	10.6	240	30	29	26.5	2	62.5	125	16	9	10	15	9	35.0	1930.0	7.7	0.019	0.081	2J08R200C10
3	10.00002	500.00	11.0	50	31	29	26.0	2	62.5	125	4	9	10	15	9	35.0	430.0	7.7	0.016	0.063	0308R050C10
3	10.00002	1000.00	11.0	150	31	29	26.0	2	62.5	125	12	9	10	15	9	35.0	1430.0	7.7	0.018	0.072	0308R150C10
3	10.00002	1500.00	11.0	100	31	29	26.0	2	62.5	125	8	9	10	15	9	35.0	930.0	7.7	0.018	0.072	0308R100C10
3	10.00002	2000.00	11.0	200	31	29	26.0	2	62.5	125	16	9	10	15	9	35.0	1930.0	7.7	0.019	0.071	0308R200C10
4	13.33335	506.67	14.5	38	41	39	35.0	3	62.5	125	4	12	10	15	9	33.3	440.1	7.7	0.018	0.068	0408R050C10
4	13.33335	1000.00	14.5	75	41	39	35.0	3	62.5	125	8	12	10	15	9	33.3	933.4	7.7	0.019	0.078	0408R100C10
4	13.33335	1000.00	14.5	75	41	39	35.0	3	62.5	125	8	12	14	20	13	33.3	933.4	11.7	0.019	0.078	0408R100CS0
4	13.33335	1506.67	14.5	113	41	39	35.0	3	62.5	125	12	12	14	20	13	33.3	1440.1	11.7	0.019	0.078	0408R150CS0
4	13.33335	2000.00	14.5	150	41	39	35.0	3	62.5	125	16	12	10	15	9	33.3	1933.4	7.7	0.021	0.088	0408R200C10
4	13.33335	2000.00	14.5	150	41	39	35.0	3	62.5	125	16	12	14	20	13	33.3	1933.4	11.7	0.021	0.088	0408R200CS0
5	16.66669	500.00	17.7	30	50	39	34.0	3	62.5	125	4	12	14	20	13	37.5	425.0	11.7	0.018	0.068	0508R050C10
5	16.66669	1000.00	17.7	60	50	39	34.0	3	62.5	125	8	12	14	20	13	37.5	925.0	11.7	0.019	0.078	0508R100C10
5	16.66669	2000.00	17.7	120	50	39	34.0	3	62.5	125	16	12	14	20	13	37.5	1925.0	11.7	0.021	0.088	0508R200C10
6	20.00003	500.00	21.3	25	60	49	43.0	3	62.5	125	4	16	18	26	17	37.5	425.0	15.7	0.018	0.068	0608R050C10
6	20.00003	1000.00	21.3	50	60	49	43.0	3	62.5	125	8	16	18	26	17	37.5	925.0	15.7	0.019	0.078	0608R100C10
6	20.00003	2000.00	21.3	100	60	49	43.0	3	62.5	125	16	16	18	26	17	37.5	1925.0	15.7	0.021	0.088	0608R200C10
8	26.66671	480.00	28.7	18	81	79	71.0	3	60.0	120	4	25	22	33	21	120.0	240.0	19.7	0.021	0.073	0808R050C10
8	26.66671	960.00	28.7	36	81	79	71.0	3	60.0	120	8	25	22	33	21	120.0	720.0	19.7	0.022	0.084	0808R100C10
8	26.66671	1920.00	28.7	72	81	79	71.0	3	60.0	120	16	25	22	33	21	120.0	1680.0	19.7	0.024	0.095	0808R200C10
10	33.33339	1000.00	35.5	30	100	99	89.0	3	62.5	125	8	32	33	48	32	120.5	750.0	19.7	0.022	0.084	1008R100C10
12	40.00006	1000.00	42.6	25	120	120	108	3	40.0	125	8	40	39	58	38	102.5	750.0	19.7	0.026	0.090	1208R100C10
