台湾YM-VII齿轮 4模直齿

台湾YM-VII齿轮 4模直齿

产品类别：齿轮
浏览量：1909
产地：台湾
供货周期：电话咨询
产品描述：精度等级：JIS2级-DIN6h25；齿面硬度55 ~60HRC;齿型：标准全齿深齿；表面处理：无；压力角：20°；齿面精加工：研磨；材质：SCM440；齿研基准面：内径；热处理：高周波：追加工：可以
在线订购

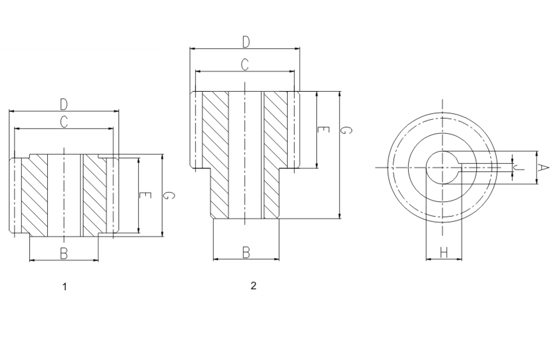

产品型号	图号	齿数	内径	毂径	节圆直径	外径	齿幅	总长度	J	H
产品型号	图号	齿数	AH7	B	C	D	E	G	J	H
SG040-20-15-T	2	20	32	55	80	88	40	75	10	35.3
SG040-20-15	1	20	35	52	80	88	40	50	10	38.3
SG040-20-20-T	2	20	40	62	80	88	40	75	12	43.3
SG040-20-15	1	20	45	65	80	88	40	50	14	48.8
SG040-22-20	1	22	35	52	88	96	40	50	10	38.3
SG040-22-15-T	2	22	45	68	88	96	40	75	14	48.8
SG040-25-25-T	2	25	32	55	100	108	40	75	10	35.3
SG040-25-22-T	2	25	35	55	100	108	40	75	10	38.3
SG040-25-30-T	2	25	40	62	100	108	40	75	12	43.3
SG040-25-30	1	25	45	65	100	108	40	50	14	48.8
SG040-25-35-T	2	25	55	80	100	108	40	80	16	59.3
SG040-28-16	1	28	35	52	112	120	40	50	10	38.3
SG040-28-22-T	2	28	45	68	112	120	40	75	14	48.8
SG040-32-25	1	32	35	52	128	136	40	50	10	38.3
SG040-32-32	1	32	45	65	128	136	40	50	14	48.8
SG040-32-25-T	2	32	55	80	128	136	40	80	16	59.3
SG040-32-40-T	2	32	75	110	128	136	40	100	20	80.4
SG040-40-25	1	40	45	65	160	168	40	50	14	48.8
SG040-40-32	1	40	60	80	160	168	40	50	18	64.4
SG040-40-45-T	2	40	75	110	160	168	40	100	20	80.4
